QSELECT命令

成组选择物体的依据:物体特性或类型


命令行:QSELECTÃ

菜单: 〖工具〗ð〖快速选择〗

或 特性窗口



方法举例

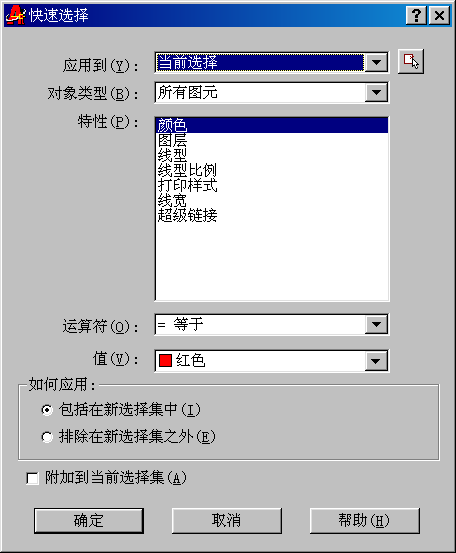

例一选择图形中所有的红色对象



步骤如下

 (1) 从〖工具〗菜单中选择快速选择〗。

(2) 在〖快速选择〗对话框的〖应用到〗选项组中,选择〖整个图形〗。

(3) 在〖对象类型〗选项组中,选择〖所有图元〗。

(4) 在〖特性〗选项组中,选择〖颜色〗。

(5) 在〖运算符〗选项组中,选择〖= 等于〗。

(6) 在〖值〗选项组中,选择〖红色〗。

(7) 在〖如何应用〗选项组中,选择〖包括在新选择集中〗。

选择〖确定〗。

结果:AutoCAD 自动选择图形中所有红色的对象并关闭〖快速选择〗对话框。

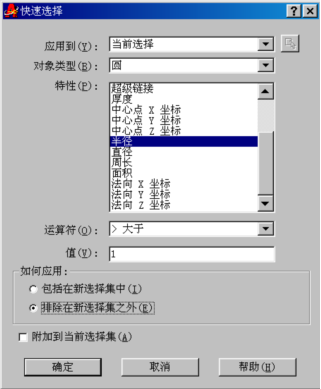

例二将上一个选择集中的所有半径大于 1 的圆排除出选择集。



步骤如下

(1) 从〖工具〗菜单中选择〖快速选择〗。

(2) 在〖快速选择〗对话框的〖应用到〗选项组中,选择〖当前选择〗。

(3) 在〖对象类型〗选项组中,选择〖圆〗。

(4) 在〖特性〗选项组中,选择〖半径〗。

(5) 在〖运算符〗选项组中,选择〖> 大于〗。

(6) 在〖值〗选项组中,输入 1

(7) 在〖如何应用〗选项组中,选择〖排除在新选择集之外〗。

选择〖确定〗。


结果:AutoCAD 从选择集中删除所有半径大于 1 的圆,然后关闭〖快速选择〗对话框。
