如何剪裁图形、图块、外部参照、Wipeout掩膜物体、Vport视窗?

作者:深圳深密泰克软件有限公司 浏览: 发表时间:2024-03-20 22:15:50

¨ TRIM,***基本的命令

¨ EXTRIM高级修剪命令。由Express Tools提供,简单操作,只须选择一条多段线、圆、弧、线、文字、图像等,然后自动修剪其它线条等,效果如图所示:

例一:圆作为边界。



例二:文字作为边界。





¨ CLIPIT 高级剪切命令。

程序:Express Tools提供。

边界:用多段线、圆、椭圆或文字对象作为边界,

对象: IMAGE图像、WIPEOUT掩膜、Xref 外部参照、或图块作为被剪切对象。

特性:仅仅是调整对象,如图块的显示范围,并没有炸碎图块。

¨ VPORT视窗的剪裁。AutoCAD支持多边形视口,创建多边形视口并非采用剪裁的方式,但布图的效果如同剪裁。方法是:

(1) 在布局上(图纸空间)用圆、封闭的多段线绘制视口;

(2) 命令:MviewÃ

[(ON)/(OFF)/布满(F)/消隐出图(H)/锁定(L)/对象(O)/多边形(P)/恢复(R)/2/3/4]<布满>:  O

——选择多段线或圆,创建视口。

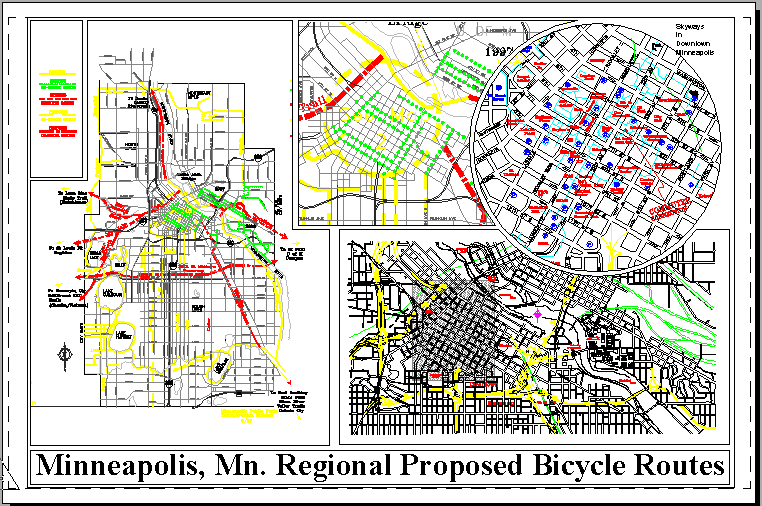

如图是范例文件AutoCAD\Samples\City map.dwg


¨ 3DSOLID(三维实体)、REGION(面域)可以采用布尔运算的方式来剪裁。

命令Subtract

菜单:〖修改〗-》〖实体编辑〗-》〖差集〗。
