【SmartLock图纸加密软件】不同于常见的透明加密或外壳加密,而是深入AutoCAD内核对图形数据进行加密,可以有效保护您的设计图纸的知识产权,并帮助您提升其图纸价值。可有效防止您的图纸文件被非法篡改或拷贝,使绘图文件能够安全分发给您的用户而无忧。另外提供18种权限设置,即满足图纸版权保护,又满足您对图纸的不同的有限开放授权。***记录版权信息,可水印显现,禁止篡改。




如何加锁或加密AutoCAD DWG图纸文件?

使用 SmartLock 图纸锁非常简单而快捷,加密百张图纸文件(每个约1M)只需要1-2分钟。
三步加密,非常容易:
1. 选择待加密的文件;2. 指定用于存放的文件夹;3.实施加密。




为何需要加锁(加密) AUTOCAD DWG 图纸文件?

1. 有效控制和保护您设计图纸文件的知识产权,并让您向有关合作方或客户拷贝dwg文件而无忧。
2. 设计或生产企业内部或外部多方合作的需求,可有效防止图纸被有意或无意修改,防止因此而产生的工程失误。
3. 加密图纸给不同的使用者,既满足其使用要求,又可设置不同的使用权限。




SmartLock 适合哪些行业?

几乎所有需要使用AutoCAD及其他专业软件设计的行业都可以采用SmartLock,如地图测绘、建筑设计、装饰设计、规划设计、景观设计、家居设计、机械设计等产品设计。本产品特别适合CAD外发加密。




运行环境:

Windows Xp / Vista / Win7 / Win8/ Win10/ Win11,支持32位和64位系统,支持 AutoCAD 2007--2024




功    能 SmartLock A型锁 B型锁
禁止打印 Y/N 不能禁止,可以增加打印干扰
禁止编辑 Y/N 禁止修改,但可以添加
禁止测量 Y/N 不能禁止,能 / 不能捕捉
过期销毁 Y/N
其他选项





授权方式







阅读插件 需要插件(可自动安装)





 加密步骤:





 加密选项:



 阅读插件:外发A型锁加密的图纸,需要同步外发两种方法,二选一





 V10.0界面:













 A型锁授权方式可选:



自由阅读 (但可禁止修改、复制、打印等.)
阅读密码
对应于图纸文件的硬件USB子锁(仅特别定制版提供)
硬件USB子锁和密码(仅特别定制版提供)
绑定图纸文件到指定计算机



 加密锁定细则:



禁止或允许 再存盘
禁止或允许 添加线条文字(新增功能)
禁止 ......炸碎
禁止 ......粘贴复制到其他任何文件
禁止或允许 本图内复制、镜像、阵列等
禁止或允许 移动、缩放、旋转
禁止或允许 打印、输出为 Dwf/Pdf/Swf 等格式文件
禁止或允许 输出为 JPG/BMP/TIFF等格式图像
禁止或允许 删除任何线条等
禁止或允许 修剪、延伸、偏移复制、圆角、倒角等
禁止或允许 捕捉物体点
禁止或允许 夹点编辑
禁止或允许 线宽修改
禁止或允许 线型修改
禁止或允许 线型比例修改
禁止或允许 物体图层修改
禁止或允许 物体色彩修改
禁止或允许 测量距离或面积
禁止或允许 绘制新物体



 其他:



记录图纸设计者名称并可显示为水印标记
记录授权使用者名称并可显示为水印
记录图纸发布日期并可显示为水印
可设置图纸在指定日期过期销毁,并可显示为水印***支持 AutoCAD 2004-2022(32位和64位),支持Windows XP 和 Win7,
Win8浏览插件自动安装,用户在打开加密后图纸文件时不需要额外动作
不用担心加密后你的原图自己打不开,因为加密会更名另存,永不覆盖您的原图。



 V9.0新功能:



增加后期绑定,适合允许在未来某台机器上给授权打开图纸。
增加“禁止或者允许”把加密后图纸作为外部引用。
增加设置需要加密的物体类型。
增加选择物体加密。
优化了深入图块加密和图块全部砸碎。
USB子锁授权,图纸必须在插入USB子锁的情况下才能授权打开或编辑;支持对加密后的图纸***控制销毁时间、有效打开次数等。



 V10.0新功能:



加密默认为“极速模式”,不需在CAD打开图纸显示操作,速度极快,加密强度丝毫不减。加密一个1M图纸文件约0.5-1秒;加密50M大型地形图,约10-15秒。

增加“安全模式”,在特殊情况下强行安全地完成加密,一般不用。
增加选择文件夹加密,其内部各层文件夹内的DWG文件均自动选中。保存的加密后文件其文件夹结构也保存原有方式。



 B型锁特点:

虚拟屏幕印象,绝无还原可能:
加密后文件仅仅存储的是AutoCAD在运行时的动态内存空间的虚拟屏幕印象,也只是一个印象。印象不可还原,连软件开发者也没有办法还原图形。
加密高速度:
加密过程需要的时间和AutoCAD打开一个文件差不多。
高保真:图面显示色彩、线型、***位置等都保持与原图分毫不差。

禁止炸碎:若采用网上流行的特别工具炸碎,图形全部消失!!!
禁止捕捉、禁止插入到其他图中:盗图者即使重描,也难***复制。禁止捕捉了,再随机对图纸变比例,***测量将***不可能。
保持原有优点,加密后文件打开不需要密码、不需要插件。
不用担心加密后你的原图自己打不开,因为加密会更名另存,永不覆盖您的原图。
***支持 AutoCAD 2004-2022(32位,64位),支持Windows XP , Win7 和 Win8



 V10.0新功能:

全新ObjectARX内核。加密速度提高50倍;

增加限制打印功能(打印加扰)

增加安全模式,方便加密大批图纸。在无人值守的情况下,保证连续完成加密。
增加选择文件夹加密,其内部各层文件夹内的DWG文件均自动选中。保存的加密后文件其文件夹结构也保存原有方式。



 V10.0界面:



​​​​​​

CAD加密方法与步骤
SmartLock A型锁和B型锁使用快速入门。
CAD子锁加密
***控制图纸过期销毁、打开次数、授权等
关于CAD图纸加密的阅读插件
如何自动安装阅读插件的两种方法。

CAD图纸加密-常见问题



 (1) A锁加密后布局中图形混乱(部分丢失、部分本不应该显示的显示了),怎么办?

A锁加密后布局中图形混乱,部分图形丢失、部分本来不该显示的却显示了,是因为布局中不同视口设置不同图层的冻结与否,加密后逻辑发生问题。解决对策有两种:

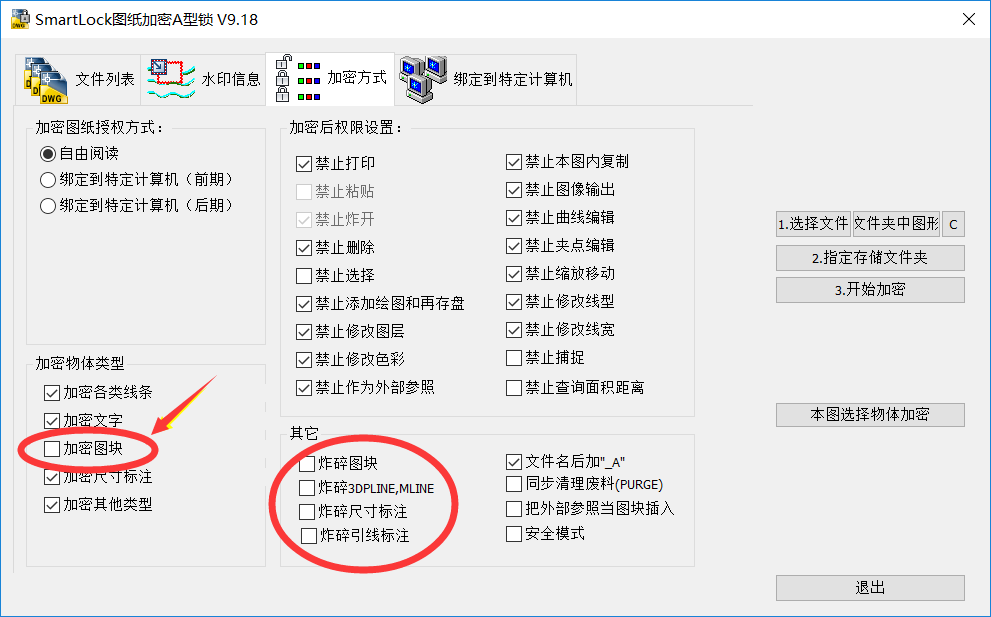

1、一种是加密时不要勾选“加密图块”。(此时自动深入图块内部加密,请放心)

2、另一种方法是加密前把布局内的图形单独转换成在模型空间的另一个独立文件,然后再加密。

具体方法请看下面详细解答:

方法1:加密时不要勾选“加密图块”。



如果您遇到输出失败的提示,多半是因为字体丢失了,请事先替代字体。如下图,就是字体丢失的警告。



方法2:加密前把布局内的图形单独转换成在模型空间的另一个独立文件,然后再加密。

右键点击“布局”选项卡,点击“输出到模型”,然后按照提示完成,输出另一文件。如果有多个布局请全部输出一遍。






如下图:

原图是在布局空间,部分图层按视口冻结





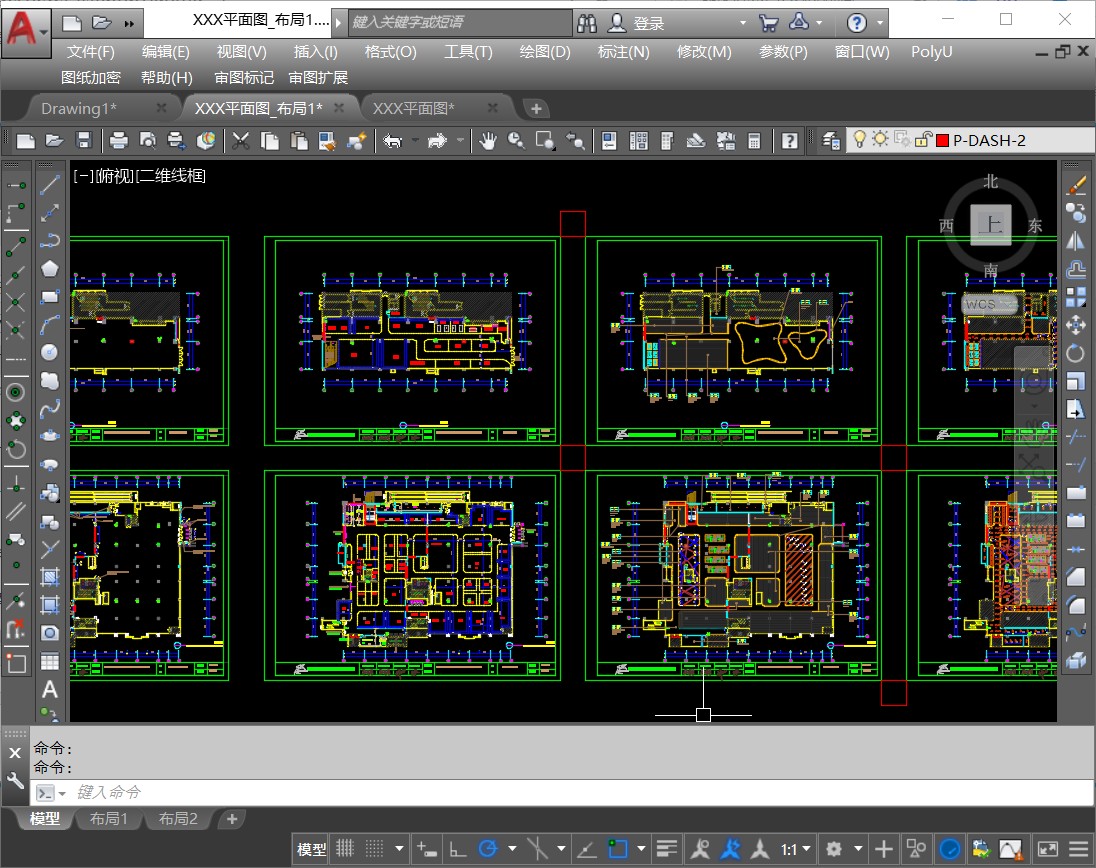

输出为独立文件,在模型空间:





 (2) 关于A型锁阅读插件

https://www.bilibili.com/video/BV1FK4y1n7Tk/

请点击上面链接,观看视频



 (3) 过期销毁功能如何?

1、 A锁 “过期销毁”功能不是说过期后DWG文件就被删除了,而是过期后打开文件为空白。为什么不删除文件?因为做不到。设想客户把加密后的图纸文件刻到光盘上,或设置文件夹仅有只读权限,怎么可能删除呢,除非是黑客。
2、 A锁 “过期销毁”的时间有两种来源。用“USB硬件子锁授权”的,时间依赖于USB时钟狗内部的钟表,可以说***安全,不能篡改。
若不用“USB硬件子锁授权”方式,时间有两种来源:
A锁V5.3及以下版来自于阅读图纸的机器。尽管机器的时钟可以人为篡改,但是我们还从系统很多档案中查询时间,轻易更改Windows系统时钟不能阅读过期了的图纸。但若用户格式化机器,***时间改机器时钟,并重装系统,那就真的能打开过期了图纸了。

时间的来源无外乎三个来源,一个是本机系统时钟,不安全;一种是网络时间,但必须联网,不甚方便;第三种是来自专用时间源,比如USB时钟狗,这是******的。

3、 C锁 “过期销毁”的时间有两种来源。一个是本机系统时钟,一种是网络时间。加密时可以选择。
本机系统时钟,和A锁一样,时间来自于阅读图纸的机器。尽管机器的时钟可以人为篡改,但是我们还从系统很多档案中查询时间,轻易更改Windows系统时钟不能阅读过期了的图纸。但若用户格式化机器,***时间改机器时钟,并重装系统,那就真的能打开过期了图纸了。请注意。
网络时间来自于网络时钟服务器,打开图纸时必须联网,否则打开的图纸为空白。对于网络时间是否是否能随时读取成功,受网络状况多种因素影响,我们不能做保证,请用户周知。

4、 B锁没有“过期销毁”功能。

为什么我的图纸锁界面中选择AutoCAD版本只有一两种版本、甚至空白?
SmartLock ABC三种锁目前均支持2004-2014各个版本,界面的下拉列表中显示的版本是您的机器上已安装的AutoCAD版本,若根本就没有安装AutoCAD,当然是空白了。
对部分机器上,已经安装了AutoCAD,但下拉列表中没有,或即使下拉列表中有显示,但真正开始加密后提示没有安装这个版本AutoCAD,为什么?
这种情况大部分是由于安装所谓绿色版造成的,请重新安装标准的AutoCAD。
另外注意,在64位操作系统中必须安装64位AutoCAD。SmartLock不支持在64位操作系统中用32位AutoCAD。



 (4) 加密后的图需要允许测量和捕捉,如何设置?

1、 A锁只要勾选“禁止再存盘”,加密后就不能用标注命令。如需要标注,就不能勾选“禁止再存盘”。
2、 A锁如不勾选“禁止测量面积”,可以执行命令 Dist, Area, List, ID 来测量参数。但类似概预算软件拾取物体测量已被禁止。因为为了图纸安全,我们不知道第三方软件有什么行为,必须禁止。
3、 A锁如需要在测量时捕捉,加密时不能勾选“转换为一个整体”。
4、 B锁用任何模式加密,都不能执行 Area, List 命令来测量面积和长度,但Dist,ID命令可以执行。若需要***捕捉物体,加密时不能用“核心枢密锁”模式, 推荐用“九宫连环锁”。



 (5) 加密后的图形不能显示怎么办?

对于A型锁加密的图形,在其他计算机上显示需要安装插件,否则可能提示如下图,也可能是空白(根据您的CAD设置或操作而异):


        这图提示你需要安装插件。插件是两个文件: acaddos.lsp 和 Smart_view_setup.exe。 若您将这两个文件和加密后的图纸文件放在同一个文件夹中一同拷贝到其他计算机上,就能在***次打开加密后的图纸文件时自动安装插件。当然,也可以手工运行 Smart_view_setup.exe 安装插件。

        若安装插件后,重新启动AutoCAD,再打开A锁加密后的图纸仍然不显示,请手工操作,把 *.ARX文件拖进AutoCAD的黑色屏幕中。ARX文件一般在 C:\program files\SmartViewer 文件夹中,64位系统一般在 C:\program files(x86)\SmartViewer 文件夹中。





对于B型锁加密的图形,若不能显示,请在AutoCAD中键入命令 PROXYSHOW, 再键入 1 并回车即可。仅需要一次操作。





 (6) 对同一个dwg文件,既使用A型锁加密,又使用B型锁加密,效果如何?

A型锁和B型锁功能互斥,同时使用不能增强加密效果,仅首先加密的方式起作用。



 (7) A型锁加密的图纸,偶尔图块移位了、或者文字字体变化了、或者标注文字变化了大小,怎么办?

开始加密之前,把选项 [炸开图块] 勾选上即可解决问题。
若您在布局内布图,且视口内关闭了尺寸标注的显示,这时加密后可能会比加密前增加了很多小短线(尺寸标注的箭头或斜线)。处理对策:加密时不要勾选[炸开图块],另外若勾选了[加密标注]就一定要勾选[禁止作为外部引用]。



 (8) A型锁加密的图纸,我设置了禁止打印、禁止输出图像,但为何不起作用?

不起作用是暂时的,只要你加密了的图纸离开加密环境,一切禁止就起作用了。也就是说你关闭了本加密软件或者复制图纸文件到其他计算机上,一切禁止都起作用。



 (9) A型锁加密的图纸,如何显示加密权限设置?

命令:TIPON \ TIPOFF 用来开关权限提示条的显示。




 (10) 加密后的文件如何阅读?

加密后的文件浏览请在 AutoCAD 中进行,当然您的AutoCAD 版本不能比加密时所用的版本低。
B型锁加密的图形,可以随便打开,不需要密码(除非您人为增加密码),也不需要安装任何插件。
A型锁加密的图形,必须在安装插件后才能在 AutoCAD 中打开。一般插件在加密时已自动打包到相应文件夹,且能自动运行。若未自动运行,请先下载安装【见首页】。已安装过本A型锁软件的机器不再需要安装。



 (11) 加密后部分文字丢失或乱码的问题及处理对策

1. 加密后部分文字标注丢失,其原因为该字体文件(*.shx)不存在。若不加密,您打开图纸时会提示您选择替换字体、或显示为问号" ???"

加密后再替换字体是否可以?对模式1、2、4,可以;对模式3、5不可以。因加密后显示的文字,已不再是AutoCAD的TEXT或MTEXT了,仅仅是屏幕映像,所以这是再修改文字样式已不起作用了。另外因加密后自动进行了清理废料操作,相关的字体样式甚至已经不存在了。

对策:

a、加密前用style命令替换字体,并存盘。

b、或者把丢失的字体文件拷贝到 ACAD的support 或 fonts文件夹中,一劳永逸的解决字体丢失的问题。

c、B型锁,加密前,选中【自动替换字体】选项,会自动用 Simplex.shx 和 Gbcbig.shx 替换丢失的字库。不过自动替换字体可能会带来因字体大小不一、图面文字重叠或错位的风险。***办法还是用上面对策2。

2.加密后文字显示为乱码,如下图:



对策:

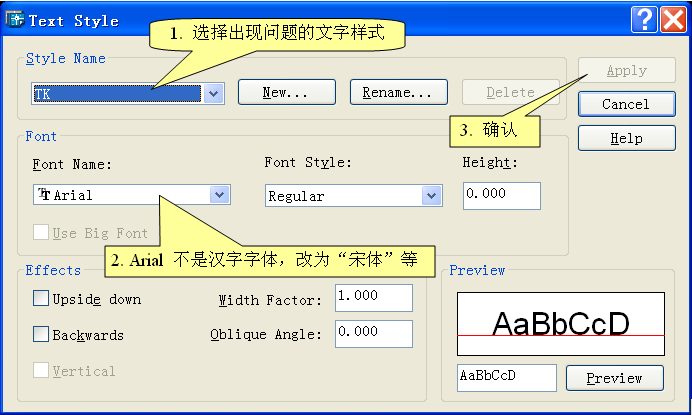

在加密前或加密后,调用AutoCAD的 style 命令修改文字样式,把这个文字样式所使用的TTF字体从非汉字改为汉字即可。如下图:





 (12) 加密后部分图形丢失的原因及专业实体的处理对策

加密后部分图形丢失了,其***常见的一个原因是该部分图纸由专业软件绘制的专业实体(自定义实体),如天正、清华斯威尔、天喻等软件都使用了自定义专业实体,这些专业实体只能由各自软件解释和显示,离开这些软件环境,他们是不能显示的。即使你不加密,在没有安装这些软件的计算机中也不能显示图形。

处理对策:先在您使用的专业软件里用他们提供的功能把专业实体变成AutoCAD本土实体(即裸体AutoCAD绘制的物体),如天正的布图菜单里【另存旧版】和【分解对象】(注意不是普通的炸碎和普通的存为R14\2000老版本)。

如何把天正高版本转为t3版本 http://jingyan.baidu.com/album/a378c9609dda4fb328283011.html?picindex=3

对于极个别图形采用 SmartLock_B 加密后出现文字或线条丢失,建议您对这个别图形单独加密,打开 SmartLock_B 后,在软件界面的空白区域双击鼠标,会出现5个加密选项,默认是采用第三个【核心枢密锁】,请尝试其他几个选项,不过建议采用【九宫连环锁】。



 (13) SMARTLOCK适合什么行业呢?

适合需要向外部提交 DWG 格式的CAD文件的所有行业:如装饰设计、建筑设计、环境景观设计、路桥设计、家具设计、制造业产品设计、城市规划等等。

如施工图加密:采用A型锁,设置禁止修改、复制等,但允许打印、测量、捕捉,在施工企业或概预算公司得到图纸文件后可捕捉测量计算工程量等,但对图纸的修改是***禁止的。

又如方案图加密:采用B型锁,所有得到dwg图纸文件的人士都能方便用AutoCAD打开,不需要安装任何插件,但图纸禁止修改,防止了被竞争对手修改再利用。即使对方想重描图纸,因不能捕捉,亦很困难。这样起码增加了竞争对手的时间成本。

又如家具制造业设计图加密:为防止制造车间内的商业间谍,采用A型锁,设置绑定到特定计算机,即使被人拷贝到竞争对手的计算机中,亦无法打开。

又如地形图加密:测绘企业测量了地形图,甲公司购买去设计总体区域规划、乙公司就有可能从甲公司拷贝地形图再进行其它利用,对策如何?采用A型锁加密,授权模式采用USB加密子锁,并设置允许删除、修剪、捕捉、再存盘等,且增加版权水印,这样甲公司的利用不受任何影响,而乙公司拷贝去之后因没有USB加密子锁而不能打开,即使乙借去USB加密子锁,但它绘制的图中均带有不可修改的水印标识,后续若状告乙公司侵权,乙公司必败诉。



 (14) SmartLockA型锁和B型锁软件运行有什么要求?

运行环境:

  • Windows XP\Vista\Win7-32bits\Win7-64bits\Win8-32bits\Win8-64bits\Win10

  • 需要已安装AutoCAD 2004--2018

  • 但鉴于AutoCAD版本太多,系统也多种,系统与CAD各种组合将更多,再加上本软件数百个测试指标,若全部检测需要检测要点的数量将是 6*11*500=33000,多么巨大的数量。为此只能做如下保证:
  1. Windows XP\Vista\Win7-32bits系统下运行SmartLock For AutoCAD 2006、2008、2010、2014、2018 双数年份的32位AutoCAD.
  2. Win7-64bits\Win8-64bits 系统下运行SmartLock For 2014、2018 双数年份的64位AutoCAD.
  3. 其它组合部分在理论上可以运行,但不提供保障,亦不提供技术支持。



 (15) SmartLockA型锁和B型锁加密强度如何?

【SmartLock B型锁】不是传统意义上的加密,而是给图纸加锁,使图纸不能被修改利用。但只要得到该 DWG 文件,就可以不受限制的打开阅读,因而不是对绝密文件的加密,而仅仅是防止图纸被竞争对手轻易盗用或工作中无意的错误修改。
B型锁的加锁物体是存储计算机内存的印象,不是标准CAD物体,按照目前的CAD开发协议和标准,没有办法还原图纸。

以上是指B型锁的“核心枢密锁”及其组合模式,对采用B型锁的“孔明锁”加密的图纸,就像对待玩具一样动动脑筋是能够完全还原图纸的。






【SmartLock A型锁】是典型意义的加密,有如下多重措施保证图纸的安全:

1、A型锁开发是深入 AutoCAD 内核采用底层核心技术完成,程序结构、数据结构、图形技术均使用高复杂度模型,欲解密A型锁加密过的图纸文件也必须深入 AutoCAD 内核编程,不仅技术难度极高,且强度极大,即使下面2到6条加密技术对破解者公开,完成功能是破解图形的程序开发起码也需要高手半年的全职开发。没有潜在利益,有人会尝试开发破解软件吗?即使本软件被破解,但加密过的图纸也不能被破解。(破解软件注册和破解被加密的图纸完全不是一回事)

2、所有图中物体转换成专门的物体,具有独特而复杂的数据结构,数百项复杂的数据结构和人为陷阱存在,如同黑箱一样,破解图形开发者欲探索数据结构(理论上可行,因可读取二进制文件),也是一项艰巨的工作且很难识别完整。
3、图形加密密码采用 RC4 Microsoft Base Cryptographic 和 DSS Diffie-Hellem 组合加密算法。
4、图形授权权限细节采用图纸指纹法,每个文件采用独立指纹,采用 MD5 指纹算法,保证权限不被篡改或替代。
5、图纸绑定计算机或USB硬件子锁亦采用 MD5 指纹算法,保证权限不被篡改或替代。

6、图中所有坐标、尺寸等数据采用512位 RSA 公钥和私钥合成算法。即使解密者读取了二进制数据,也不可能转换成原有数据。






 关于MD5指纹是否可以穷举法破解
只要密码够长就不可能被破解,本图纸指纹密码长度大于64位。
组成指纹的大小写字母+数字总共有26+26+10=62中字符,这里先定义“a^b”表示a的b次方,假设密码长度不超过11位,则从1位到11位所包含的所有的密码的数量为: 62^1+62^2+62^3+……+62^11=52 889 619 055 703 278 000 条密码,然后在INTEL CORE T7100 1.8GHz的CPU下,用一个核心,破解速度可以达到4 000 000条密码/秒,这样要穷举上面所说的范围,所用的时间就是13 222 404 763 926秒,换算下来,也就是425103年零12天4小时12分6秒。
